Konfigurasi DHCP Server pada MikroTik dengan Menggunakan Winbox

.

Pengertian MikroTik RouterOS™ dan RouterBoard

MikroTik RouterOS™

MikroTik RouterOS™ adalah sistem operasi dan perangkat lunak yang dapat digunakan untuk menjadikan komputer manjadi router network yang handal, mencakup berbagai fitur yang dibuat untuk ip network dan jaringan wireless, cocok digunakan oleh ISP dan provider hotspot. Untuk instalasi Mikrotik tidak dibutuhkan piranti lunak tambahan atau komponen tambahan lain. Mikrotik didesain untuk mudah digunakan dan sangat baik digunakan untuk keperluan administrasi jaringan komputer seperti merancang dan membangun sebuah sistem jaringan komputer skala kecil hingga yang kompleks sekalipun.

RouterBoard

RouterBoard adalah router embedded produk dari mikrotik. Routerboard seperti sebuah pc mini yang terintegrasi karena dalam satu board tertanam prosesor, ram, rom, dan memori flash. Routerboard menggunakan os RouterOS yang berfungsi sebagai router jaringan, bandwidth management, proxy server, dhcp, dns server dan bisa juga berfungsi sebagai hotspot server.

Ada beberapa seri routerboard yang juga bisa berfungsi sebagai wifi. sebagai wifi access point, bridge, wds ataupun sebagai wifi client. seperti seri RB411, RB433, RB600. dan sebagian besar ISP wireless menggunakan routerboard untuk menjalankan fungsi wirelessnya baik sebagai ap ataupun client. Dengan routerboard Anda bisa menjalankan fungsi sebuah router tanpa tergantung pada PC lagi. karena semua fungsi pada router sudah ada dalam routerboard. Jika dibandingkan dengan pc yang diinstal routerOS, routerboard ukurannya lebih kecil, lebih kompak dan hemat listrik karena hanya menggunakan adaptor. untuk digunakan di jaringan wifi bisa dipasang diatas tower dan menggunakan PoE sebagai sumber arusnya.

Mikrotik pada standar perangkat keras berbasiskan Personal Computer (PC) dikenal dengan kestabilan, kualitas kontrol dan fleksibilitas untuk berbagai jenis paket data dan penanganan proses rute atau lebih dikenal dengan istilah routing. Mikrotik yang dibuat sebagai router berbasiskan PC banyak bermanfaat untuk sebuah ISP yang ingin menjalankan beberapa aplikasi mulai dari hal yang paling ringan hingga tingkat lanjut. Contoh aplikasi yang dapat diterapkan dengan adanya Mikrotik selain routing adalah aplikasi kapasitas akses (bandwidth) manajemen,firewall, wireless access point (WiFi), backhaul link, sistem hotspot, Virtual Private Netword (VPN)server dan masih banyak lainnya.

Topology MikroTik

Pengertian DHCP server

DHCP merupakan singkatan dari (Dynamic Host Configuration Protocol), DHCP Server itu sendiri adalah server yang memiliki layanan untuk memberikan IP otomatis pada host / komputer /client pada jaringan TCP/IP yang memintanya. Sehingga administrator tidak perlu memberikan IP manual pada client nya tersebut karena pengalokasian IP sudah diberikan oleh server. Karena DHCP berbasis arsitektur client / server maka di dalam DHCP ada terdapat dua pihak yang terlibat yakni DHCP Server dan DHCP Client.

Konfigurasi DHCP server pada MikroTik menggunakan Winbox

Berikut langkah – langkah konfigurasi DHCP server pada mikrotik menggunakan winbox :

Installah beberapa aplikasi pendukung virtual Box sebelum melakukan konfigurasi DHCP server menggunakan winbox. Bukalah software winbox.

Jika sudah terbuka maka akan muncuk tampilan seperti berikut

Pada kolom “connect to” pilihlah mac address sesuai yang terhubung pada mikrotik, anda dapat melihatnya pada kotak kecil dibagian samping kolom pengisian mac address. Jika telah dipilih mac addressnya maka klik connect.
Maka akan muncul tampilan seperti berikut

Lalu klik interfaces maka akan muncul port – port yang tersedia pada mikrotik. Jika port tersebut berwarna hitam berarti port tersebut aktif sedangkan port yang berwarna abu – abu berarti port tersebut nonaktif. Untuk melihat port mana yang kita hubungkan, akan ada tanda “ R “ disebelah kiri port tersebut. Seperti yang saya lakukan, saya menghubungkannya pada port 2.

Selanjutnya klik either 2 dan akan muncul tampilan seperti berikut. Pada bagian ini anda dapat mengganti nama port tersebut dll. Jika sudah klik OK.

Setelah itu dilanjutkan dengan pengkonfigurasian IP dengan mengklik IP pada kolom sebelah kiri dan pilih address list. Maka akan muncul tampilan seperti berikut

klik + yang berarti menambahkan ip baru. Masukkan IP PC yang digunakan sesuai dengan nama port yang digunakan sebelumnya. Akan muncul tampilan seperti berikut

Setelah itu pengaturan ip DHCP yang akan diberikan pada pc yang terkoneksi. Lalu klik IP  dan pilih DHCP.

Klik DCHP setup. Pilih DHCP server interface yang digunakan. Klik NEXT .

Masukkan DHCP addressnya, klik NEXT.

Selanjutnya dengan memasukkan local IP pada baris pertama, default gateway pada baris kedua dan ip jaringan PCR. Mengapa IP jaringan PCR? Kerana saya melakukan pengkonfigurasian ini pada jaringan PCR. IP tersebut tergantung dimana anda menggunakan jaringannya. Klik NEXT.

Selanjut pengaturan lamanya waktu pengkonfigurasian yang telah dibuat yang disebut dengan Lease Time. Klik NEXT.

Setelah semua pengkonfigurasian selesai maka akan muncul konfigurasi yang telah dibuat.

Setelah itu bukalah command prompt dan ketikkan command “ipconfig/release” dan “ipconfig/renew” ini bertujuan untuk mengaktifkan konfigurasi ip yang telah dibuat pada mikrotik. Hasilnya sebagai berikut.

Pengujian

Pengetesan koneksi dengan menggunakan PING

Selanjutnya coba tambahkan 1 pc dan hubungkan pada mikrotik dan akan muncul tampilan seperti berikut

Seperti yang telah dijelaskan sebelumnya, DHCP Server adalah server yang memiliki layanan untuk memberikan IP otomatis pada host / komputer /client pada jaringan TCP/IP yang memintanya. Jadi pada saat ada penambahan perangkat baru pada router, secara otomatis perangkat tersebut akan mendapatkan ip nya sendiri. Jika perangkat tersebut dilepas dan dihubungkan kembali ada kemungkinan perangkat tersebut akan mendapatkan ip yang berbeda dari sebelumnya, tetapi pada mikrotik ini juga dapat dilakukan penguncian ip yang bertujuan agar apabila suatu perangkat dilepas dan dihubungkan kembali maka perangkat tersebut akan mendapatkan ip yang sama seperti yang sebelumnya. Biasanya pernguncian ip ini digunakan pada bagian tertinggi pada suatu perusahaan seperti direktur.

semoga bermanfaat, sekian dan terima kasih :)

Konfigurasi IP PBX Server Dengan Windows 7 dan 3CX Phone System

Pengenalan 3CX

3CX Phone System adalah sebuah software IP PBX yang dapat menggantikan perangkat fisik PBX / PABX. IP PBX dari 3CX ini telah didevelop khusus untuk sistem operasi Windows dan berprotokol standar SIP, sehingga akan lebih mudah dimanage dan tentunya akan cocok dengan segala jenis SIP Phone, softphone maupun IP Phone.

3CX Phone System, selain berbasis Windows, 3CX juga memberikan paket teknologi komunikasi yang lengkap dengan menyertakan voice mail, fax, email dan status kehadiran/online user dan juga Video Call.

Masing-masing user juga dapat mengkonfigurasi pengaturan extensinya masing-masing melalui web-based user portal, yang tentunya dapat diakses dari mana saja tanpa bantuan IT Staff. di antaranya fitur-fitur seperti Call Forwarding dan Caller ID.

Dengan konsol web-based, administrator pun dapat dengan mudah membuat extensi-extensi baru dan mengubah pengaturan IP PBX. Dan karena 3CX Phone System adalah aplikasi Windows, tentunya akan sangat mudah dimonitor dan dikontrol. Anda dapat meingstall 3CX pada sebuah server yang sudah ada, atau bisa divirtualisasikan dan tidak memerlukan perangkat , tenaga dan biaya manajemen tambahan.

Dan yang paling penting dari semua itu, dapat dengan mudah dibuat backup, untuk restorasi ke perangkat lain seandainya terjadi kerusakan pada server.

3CX Phone System menyediakan dua edisi, Commercial Editions dan FREE Edition. Keduanya produk yang sama tapi tentu saja yang Commercial Editions fiturnya lebih lengkap dan berbayar. Kedua produk dapat diinstallkan hampir di semua Windows versi desktop dan server.

Konfigurasi 3CX

Untuk melakukan sebuah pengkonfigurasian 3CX pastikan bahwa sebelum menginstall 3CX, vmware telah terinstall karena untuk menginstall 3CX ini, software ini dibutuhkan. Berikut langkah-langkah untuk konfigurasi 3CX pada windows, yaitu:

Install software 3CX dan tunggu hingga proses instalasi selesai, jika sudah maka akan muncul tampilan seperti berikut

Gambar diatas merupakan pemilihan jenis bahasa yang digunakan, jika permbaca memilih english maka proses konfigurasi dan seterusnya akan digunakan bahasa inggris, begitu juga dengan bahasa lainnya. Lalu klik Next>

Selanjutnya masukkan local IP Address yang diberikan oleh penyedia koneksi jaringan, misal seperti IP yang saya gunakan adalah 192.168.43.51 yang mana IP ini diberikan dari tathering android yang saya gunakan. IP tersebut dapat dilihat pada command prompt dengan menggetikkan command “ipconfig”. Lalu klik NEXT>

Selanjutnya dengan memasukkan public IP, public IP tidak diwajibkan untuk diisi karena IP public ini digunakan apabila 3CX ini ingin digunakan dalam jarak yang jauh, maka IP public inilah nanti yang akan digunakan sebagai tanda pengenal client. Lalu klik NEXT>

Pilih create new PBX karena akan membuat PBX yang baru. Jika anda ingin mengedit atau menambahkan client pada PBX yang ada maka pilih restore exiting PBX setting lalu klik browser, tapi kali saya akan membuat PBX baru. Lalu NEXT>

Pilih nomor digit extension yang diinginkan, nomor digit extension ini akan digunakan pada number call untuk client. Jadi semakin besar digit maka semakin banyak jumlah client yang dapat ditambahkan, kali ini saya memilih 3 digit dengan rentang 100 – 999. Klik NEXT>

Kemudian membuat email server. Email ini akan berfungsi untuk pemberitahuan tentang notifikasi – notifikasi tentang 3CX dan PBX yang telah dibuat, tetapi biasanya kebanyakan orang mengabaikan ini dan tidak perlu diisi. Lalu klik NEXT>

Lalu masukkan username dan password untuk anda yang sebagai administrator. Anda membutuhkan ini untuk masuk ke 3CX management console. Lalu klik NEXT>

Lalu isilah beberapa tabel tersebut untuk administrator dan client yang akan didaftarkan. Pada settingan ini berisi extension number yang berguna untuk calling number, nama, email , authentication ID dan password, voicemall PIN dll. Tetapi yang terpenting adalah nomor extension dan IP interface, IP interface ini adalah IP server yang telah dimasukkan saat awal konfigurasi. Untuk mendaftarkan user extension ini, extension numbernya haruslah berbeda. Kali ini saya membuat 1 operator dan 2 client.  Lalu klik Add

dan akan muncul seperti di atas ini daftar yang telah didaftarkan dan klik NEXT>

Kemudian pilih region dan international dialing code. Region ini sebagai negara tempat anda mengoperasikan 3CX ini sedangkan international dialing code, nomor ini yang gunakan untuk dial pertama saat keluar dari negara anda. Lalu klik NEXT>

Selanjutnya menentukan nomor extension dari operator dan klik NEXT>

Kemudian akan muncul online registration, ini berguna untuk notifiasi pengupdate-an 3CX dll. Pada bagian ini tidak haruslah diisi. Klik NEXT>

Pilih allow international regions Asia and the middle East. Klik NEXT>

Pada bagian VoIP provider ini skip saja. Lalu NEXT>

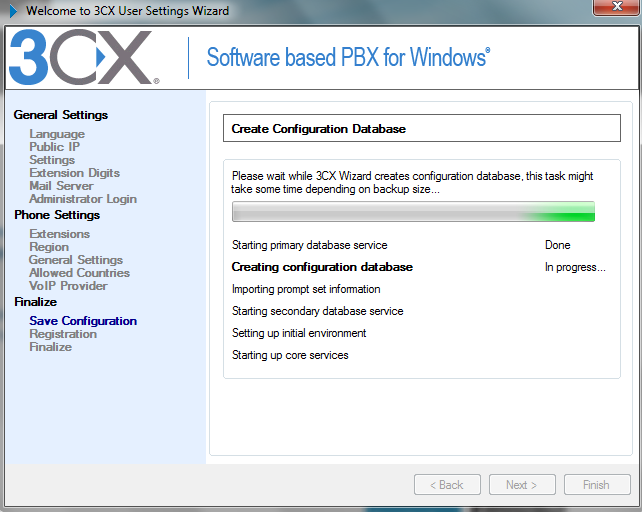

maka penyimpanan konfigurasi akan disimpan dan membutuhkan waktu beberapa menit. Klik FINISH maka pengkonfigurasian 3CX beserta PBX server nya telah selesai.

Pengujian 3CX

Pada pengujian ini dapat dilakukan dengan menggunakan PC, laptop maupun android.

Pada saat konfigurasi telah selesai secara otomatis akan langsung diarahkan pada bagian log in.

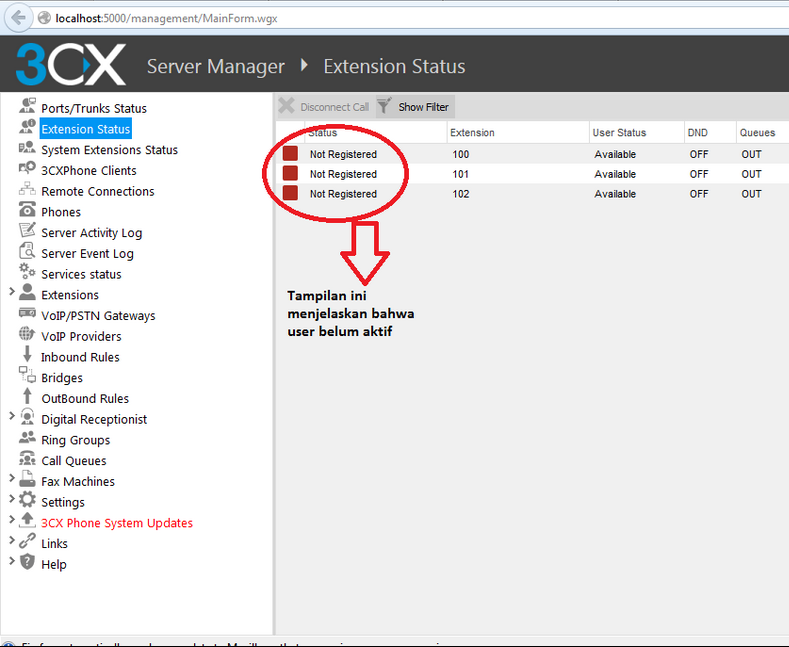

Setelah anda masuk maka anda akan dapat mengecek status dari beberapa client yang telah didaftarkan pada proses konfigurasi sebelumnya. Mengapa statusnya masih dalam not register? Karena client yang telah didaftarkan belum diaktifkan. Untuk mengaktifkannya dapat dilakukan dengan cara membuka software 3CX pada masing – masing client baik itu pada android maupun PC. Lalu klik bagian sudut kanan atas seperti gambar dibawah ini

Setelah itu isilah tabel tersebut sesuai dengan namad dan IP server anda. Misal saya membuka aplikasi 3CX pada android sebagai client 2.

Klik OK

Klik OK dan lakukan hal ini pada semua client yang telah didaftarkan maka status pada server akan berubah menjadi registered dan akan berubah menjadi warna hijau. Berikut gambar hasil saat client 101 menelfon.

INGAT!!! Anda harus terhubung pada koneksi internet yang sama saat menggunakan 3CX.

Pada 3CX ini juga dapat dilakukan panggilan conference. Namun kali ini saya mencobanya pada X-lite. Panggilan conferece ini merupakan suatu panggilan yang dapat dilakukan secara bersama dalam satu hubungan.

Sekian informasi yang dapat saya berikan. Terima Kasih J
